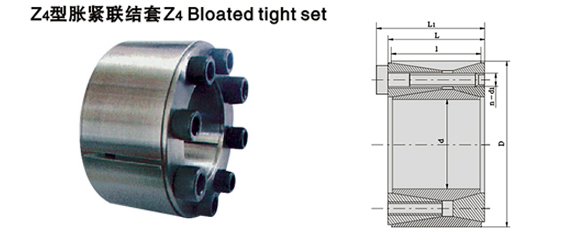

Z4型脹緊聯結套特性: Z4型脹緊套由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。與Z2型比較，結合面長，對中精度高，用于旋轉精度要求較高和傳遞較大載荷的場合。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
| |
|
|
|
基 本 尺 寸
|
額定負荷
|
脹套與軸
結合面上
的壓力
Pf
N/mm2
|
脹套與輪
轂結合面
上的壓力
Pf′
N/mm2
|
螺釘?shù)臄Q 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
l
|
L
|
L1
|
d1
|
n
|
軸向力
F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
70
|
120
|
56
|
62
|
74
|
M12
|
8
|
197
|
6.85
|
201
|
117
|
145
|
3.3
|
|
80
|
130
|
12
|
291
|
11.65
|
263
|
162
|
3.7
|
|
90
|
140
|
290
|
13.00
|
234
|
150
|
4.0
|
|
100
|
160
|
74
|
80
|
94
|
M14
|
15
|
389
|
19.70
|
213
|
133
|
230
|
7.2
|
|
110
|
170
|
483
|
22.60
|
242
|
157
|
7.7
|
|
120
|
180
|
482
|
28.90
|
222
|
148
|
8.3
|
|
125
|
185
|
480
|
30.00
|
212
|
143
|
8.5
|
|
130
|
190
|
31.20
|
205
|
140
|
8.8
|
|
140
|
200
|
18
|
574
|
40.20
|
227
|
159
|
9.3
|
|
150
|
210
|
572
|
42.90
|
212
|
152
|
10.0
|
|
160
|
230
|
88
|
94
|
110
|
M16
|
800
|
64.00
|
227
|
158
|
355
|
14.9
|
|
170
|
240
|
795
|
67.80
|
214
|
152
|
15.7
|
|
180
|
250
|
21
|
923
|
83.00
|
235
|
170
|
16.4
|
|
190
|
260
|
921
|
88.00
|
223
|
163
|
17.2
|
|
200
|
270
|
24
|
1050
|
105.00
|
242
|
179
|
18.8
|
|
210
|
290
|
110
|
116
|
134
|
M18
|
20
|
1118
|
117.30
|
197
|
143
|
485
|
23.0
|
|
220
|
300
|
21
|
1120
|
123.00
|
189
|
138
|
27.7
|
|
240
|
320
|
24
|
1280
|
153.00
|
198
|
148
|
29.8
|
|
250
|
330
|
27
|
1282
|
160.20
|
205
|
157
|
31.0
|
|
260
|
340
|
1430
|
186.00
|
157
|
32.0
|
|
280
|
370
|
130
|
136
|
156
|
M20
|
24
|
1650
|
230.00
|
192
|
145
|
690
|
46.0
|
|
300
|
390
|
245.00
|
179
|
138
|
49.0
|
|
注：Z4型緊脹聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
|
|
