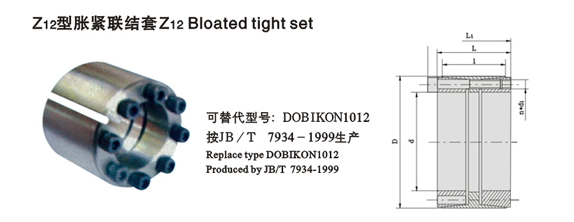

Z12型脹緊聯結套
特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
Z12B型脹套
|
|
|
|
|
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷 |
脹套與軸結合面上
的 壓 力
Pf
N/mm 2
|
脹套與輪
轂結合面
上的壓力
Pf′
N/mm 2
|
螺釘?shù)臄Q 緊力矩
MA
N·m
|
重 量
kg
|
| d |
D
|
l
|
L
|
L1
|
d1
|
n
|
軸向力
F1
KN
|
轉 矩
M1
KN·m
|
|
mm
|
| 70 |
110 |
50 |
60 |
70 |
M10 |
8 |
204 |
7.15 |
194 |
107 |
83 |
2.3 |
| 80 |
120 |
10 |
250 |
10.25 |
212 |
123 |
2.5 |
| 90 |
130 |
11 |
280 |
12.6 |
207 |
125 |
2.7 |
| 100 |
145 |
60 |
70 |
82 |
M12 |
10 |
372 |
18.6 |
205 |
126 |
145 |
4.1 |
| 110 |
155 |
10 |
372 |
20.5 |
187 |
118 |
4.4 |
| 120 |
165 |
11 |
408 |
24.5 |
188 |
122 |
4.8 |
| 130 |
180 |
65 |
79 |
91 |
14 |
520 |
33.8 |
197 |
128 |
6.3 |
| 140 |
190 |
15 |
557 |
39.0 |
196 |
130 |
6.6 |
| 150 |
200 |
15 |
557 |
41.8 |
183 |
123 |
7.8 |
| 160 |
210 |
16 |
593 |
47.5 |
183 |
125 |
9.4 |
| 170 |
225 |
78 |
92 |
106 |
M14 |
15 |
764 |
65.5 |
193 |
133 |
230 |
10.7 |
| 180 |
235 |
15 |
765 |
69.0 |
182 |
127 |
11.3 |
| 190 |
250 |
88 |
102 |
116 |
16 |
815 |
77.5 |
163 |
103 |
14.6 |
| 200 |
260 |
20 |
1020 |
102 |
194 |
124 |
15.3 |
| 220 |
285 |
96 |
108 |
124 |
M16 |
15 |
1060 |
117 |
174 |
113 |
355 |
20.2 |
| 240 |
305 |
20 |
1410 |
170 |
212 |
140 |
21.8 |
| 260 |
325 |
21 |
1480 |
193 |
205 |
138 |
23.4 |
| 280 |
355 |
110 |
130 |
M20 |
15 |
1650 |
232 |
213 |
141 |
690 |
30.0 |
| 300 |
375 |
15 |
1650 |
249 |
198 |
134 |
31.2 |
| 320 |
405 |
124 |
136 |
156 |
20 |
2210 |
354 |
191 |
125 |
48.0 |
| 340 |
425 |
20 |
2210 |
376 |
180 |
119 |
51.0 |
| 360 |
455 |
140 |
155 |
177 |
M22 |
20 |
2750 |
496 |
185 |
118 |
930 |
69.0 |
| 380 |
475 |
20 |
2750 |
524 |
175 |
113 |
73.0 |
| 400 |
495 |
22 |
3010 |
602 |
183 |
122 |
76.0 |
| 420 |
515 |
24 |
3300 |
694 |
190 |
127 |
80.0 |
| 440 |
535 |
24 |
3300 |
728 |
166 |
123 |
81 |
| 460 |
555 |
24 |
3300 |
760 |
159 |
118 |
85 |
| 480 |
575 |
25 |
3440 |
830 |
159 |
119 |
88 |
| 500 |
595 |
25 |
3440 |
861 |
153 |
115 |
91 |
| 520 |
615 |
28 |
3850 |
1003 |
164 |
124 |
95 |
| 540 |
635 |
28 |
3850 |
1042 |
158 |
120 |
98 |
| 560 |
655 |
30 |
4130 |
1157 |
163 |
125 |
101 |
| 580 |
675 |
30 |
4130 |
1199 |
158 |
121 |
104 |
| 600 |
695 |
30 |
4130 |
1240 |
153 |
118 |
108 |
|
注：Z12B型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
|
|
